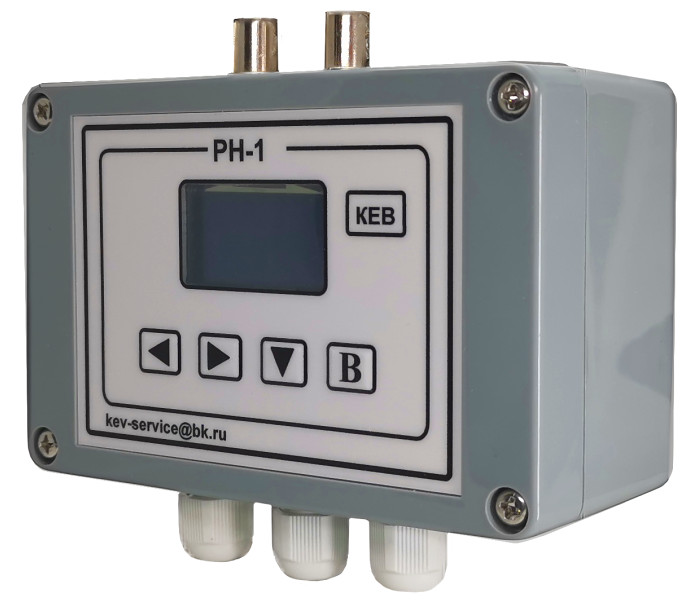

Преобразователь РН-1



Цена от 12000 шт., зависит от исполнения.

Краткое описание и технические характеристики.

1. НАЗНАЧЕНИЕ.

Промышленный преобразователь РН-1 предназначен для контроля и регулирования заданного значение pH, ОВП и свободного хлора. Возможно использование для бассейнов и в разных областях промышленности, например, химической, нефтехимической, топливной, пищевой и т.д.

Преобразователь РН-1 позволяет подключить электрод pH (далее по тексту датчик), что позволяет измерять уровень кислотности или щелочности pH (концентрации ионов водорода), а также электрод ОВП (далее по тексту датчик) для измерения окислительно-восстановительного потенциала воды.

В соответствии с исполнением, вместо датчика ОВП возможно подключение датчика свободного хлора (для бассейнов) или остаточного хлора.

Текущие измеренные значения отображаются на индикаторе, с возможностью управлением насосами дозирования, управление дозированием по токовому выходу 4-20 мА.

Возможность передавать данные в систему АСУ ТП.

Для компенсации погрешности измерения pH предусмотрено подключение внешнего датчика температуры. Компенсация по температуре погрешности измерения свободного хлора не предусмотрена, так как в большинстве промышленных датчиков такой датчик присутствует.

Входной сигнал от каждого датчика обрабатывается в соответствии с настройками преобразователя и может выдавать аналоговый сигнал на токовый выход 4-20 мА пропорционально заданному диапазону и совместно управлять дозированием по питанию насосов.

При неисправности датчика(ов) или недопустимых показаний, а также при выходе за нижний или верхний предел диапазона сигнализации, выводится сообщение на индикатор и один общий выход внешней сигнализации.

Вся информация может быть получена по интерфейсу RS485, при связи с внешним устройством.

В комплекте поставляется программа для запроса текущих показаний и настройки прибора.

Все настроечные параметры сохраняются в энергонезависимой памяти. Срок хранения не менее 20 лет.

2. Технические характеристики.

2.1. Степень защиты корпуса прибора IP65 по ГОСТ 14254-2015.

2.2. Крепление корпуса настенное.

2.3. Размеры корпуса Ш - 12см х В - 8см х Г - 5,5см.

2.4. Вес в исполнении с питанием 230В +10/-30В, не более 0,35 кг. Вес в исполнении с питанием 12В или 24В, не более 0,25 кг.

2.5. Относительная влажность воздуха не более 85%.

2.6. Атмосферное давление от 84 кПа до 106 кПа.

2.7. Рабочая температура окружающей среды от 0С до плюс 50 С.

2.8. Измерение электродом pH. Диапазон измеряемого параметра: от 0 до 15 . Погрешность: не более +/- 0,05 pH. Допускает показания ниже 0рН до минус 0,9 pH. Разрешение вывода на индикатор: 0,1 pH / 0,01 pH (выбор). Цикл измерения: 1 секунда. Вывод на индикатор с интервалом 1 секунда.

2.9. Измерение электродом ОВП. Диапазон измеряемого параметра: 0 - 1000 мВ Погрешность: не более +/- 1мВ. По заказу с диапазоном измерения +/- 1000мВ. Погрешность: не более +/- 5 мВ. Разрешение вывода на индикатор: 1 мВ / 0.1 мВ (выбор). Разрешение вывода на индикатор: 0.1 мг/л / 0.01 мг/л (выбор). Цикл измерения: 1 сек. Вывод на индикатор с интервалом 1 секунда.

2.10. Измерение датчиком хлора (обозначение параметра CHL). Диапазоны измеряемого параметра CHL: 0 - 2 мг/л; 0 - 10 мг/л; 0 - 20 мг/л; Погрешность: не более +/- 0,02. мг/л. Цикл измерения: 1 секунда. Вывод на индикатор с интервалом 1 секунда.

2.10.1. Входной сигнал от датчика 4-20мА на нагрузку 100 Ом. 2.11. Питание прибора в соответствии с исполнением

2.11.1. Допустимый диапазон переменного напряжения для встроенного источника питания 230В: +10В / -30В; мощность потребления не более 2 Вт.2.

11.2. Допустимое напряжение внешнего источника питания для +12В или +24В, в исполнении с токовым выходом: +1В/-1В. Без токового выхода для +12В: +3В/-4В, для +24В: +2В/-10В, мощность потребления не более 1,5 Вт.

2.12. Датчик температуры в соответствии с ГОСТ Р 8.625-2006 .

2.12.1. Датчик температуры типа ТСП/ТСМ подключается по трёх проводной схеме, без потери точности измерения до 100 метров.

2.12.2. Диапазон измеряемой температуры: 0 - 100°C, погрешность не более +/- 0,15°C. Разрешение вывода значения на индикатор: 0.1°C. Цикл измерения: 1 секунда.При отсутствии датчика или его неисправности, коррекция значения pH по значению ручного ввода.

2.12.3. Тип датчика: ТСП(Pt)100; ТСМ100; ТСМ50, (по заказу Pt1000) выбирается пользователем в настройках прибора.

2.12.4. Для измерения температуры, в соответствии с исполнением, подключение термистора NTC 30 кОм с R/T характеристикой B25/100 K 3964. Например, pH электрод Apera 201T-F со встроенным датчиком NTC. Диапазон измерения 0 - 80 гр.С. Погрешность измерения в диапазоне 0 - 60 гр.С., не более 0,2 гр.С.Погрешность измерения в диапазоне 60 - 80 гр.С., не более 0,3 гр. С. Разрешение вывода значения на индикатор: 0.1°C. Цикл измерения: 1 секунда.

2.13. Аналоговый токовый выход 4-20 мА.

2.13.1. Токовый выход имеет гальваническую развязку. Напряжение изоляции не менее 1000 Вольт и сопротивлением не менее 1мОм.2.

13.2. Выход тока активный с питанием от прибора (не требуется внешний блок питания).

2.13.3. Максимальная приведённая погрешность по выходному токовому сигналу 4-20 мА не более 0,15%.

2.13.4. Максимальная нагрузка 250 Ом (по заказу до 500 Ом)2.14. Выход сигнализации.

2.14.1. Выход гальванически развязан. Напряжение изоляции не менее 1000 Вольт и сопротивлением не менее 1мОм.

2.14.2. Напряжение коммутации выхода сигнализации в соответствии с исполнением.2.15. Датчики уровня, потока, расхода жидкости.

2.15. 1. Подключение до двух датчиков, в зависимости от исполнения (имеют два состояния НОРМА и АВАРИЯ).

2.15.2. Выбор активного уровня входного сигнала.

2.15.3. Входной сигнал геркона или открытый коллектор (N-P-N), датчик Холла с подключением питания. Порог срабатывания входного сигнала от датчика +2,5 Вольта.

2.15.4. Подключение питания в соответствии с исполнением.

2.16. Вход импульсного сигнала для измерения мгновенного расхода.

2.16.1. Максимальная частота счета импульсов не более 1000Гц.

2.16.2. Относительная погрешность счета по входному частотно-импульсному сигналу не более 0,1%. 2.16.3. Допустимый максимальный мгновенный расход 999999 л/час.

2.16.4. Тип входа: открытый коллектор (N-P-N) или геркон или датчик Холла.

2.16.5. Максимальное входное напряжение до 24В. Порог срабатывания входа +2,5 Вольта. Возможно питание датчика от прибора в соответствии с исполнением.

2.17. Напряжение коммутации выхода управления насосом в соответствии с паспортными данными подключаемого насоса. Коммутация переменного напряжения до 300 Вольт и током не более 2 Ампера (по заказу 4 Ампера).

2.18. Для подключения датчиков pH и ОВП (CHL) используются BNC разъемы.

2.19. Для подключения питания и других сигналов используются клеммы с шагом 3.81мм  для провода с сечение до 0,5мм2.

2.20. Подключение внешних сигналов к клеммам через гермовводы на корпусе типа PG7(PG9 по заказу). Количество и тип гермовводов зависит от исполнения преобразователя, но не более трёх.

Дополнительно для настройки и удалённого запроса данных предоставляется программа под Windows XP/7/8/10/11.

Интерфейс связи преобразователем RS485.

Полное описание преобразователя и программу настройки можно скачать с сайта, смотрите ниже.

Можно скачать прогамму РН-1.exe для настройки и контроля текущих параметров с ПК по ссылке:

https://disk.yandex.ru/d/R_ghiN55vl1RWw
