Датчик влажности и температуры DVT-1

 Промышленный датчик влажности и температуры DVT-1

 Цена от 2500 руб. (зависит от исполнения).

Внешний вид датчика с OLED индикатором.

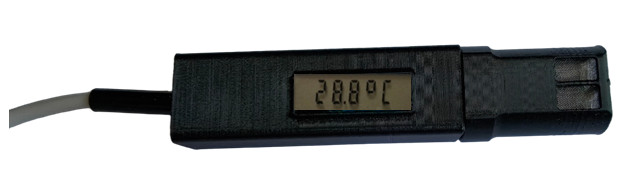

Внешний вид датчика с ЖК индикатором.

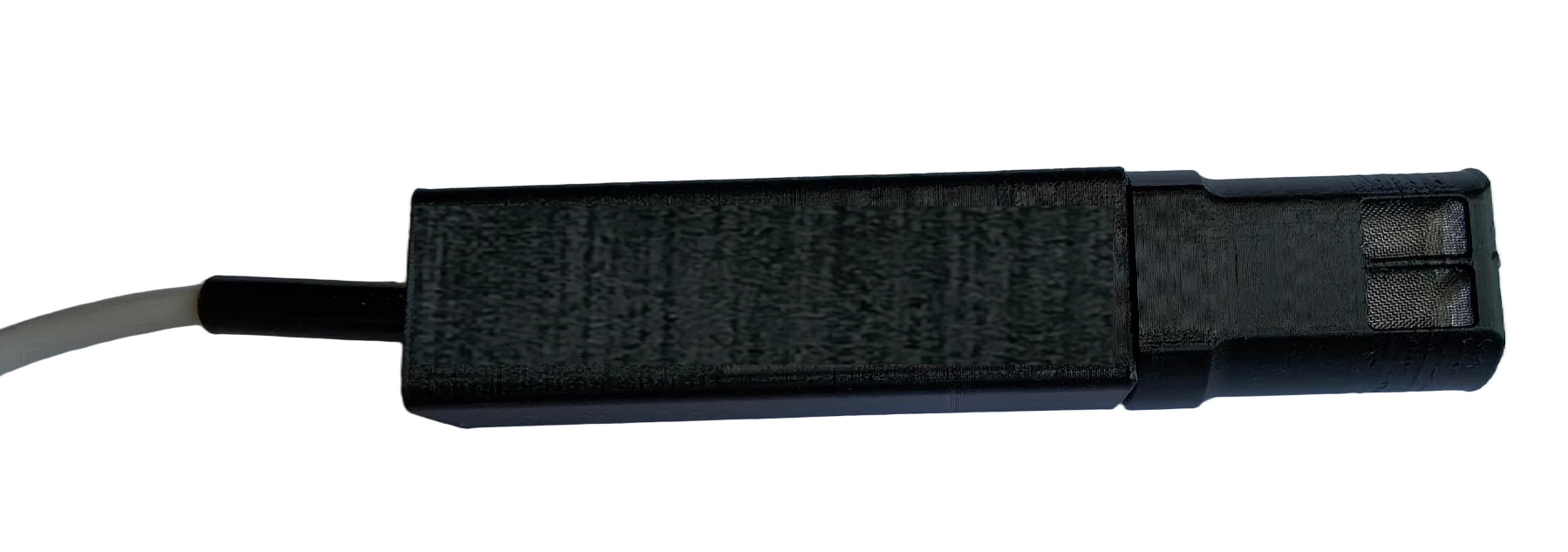

Внешний вид датчика без индикатора в двух вариантах корпусов на выбор.

 Наличие и тип индикатора в соответствии с исполнением.

Для чистых помещений возможность снятия копачка с защитной сеткой.

Для полного ознакомления скачайте руководство пользователя DVT-1 (внизу страницы).

1. НАЗНАЧЕНИЕ
Датчик может использоваться в разных областях промышленности, например, в сельском хозяйстве. Предназначен для использования для контроля и управления технологическими процессами (в исполнении с токовым выходом 4-20 мА). В исполнении с индикатором отображаются текущие значения. Управление токовым выходом 4-20 мА зависит от выбранного параметра измерения. При наличии интерфейса RS485 (в соответствии с исполнением) возможен удалённый запрос показаний и настройка датчика в соответствии с требованиями заказчика. Программа для ПК под Windows поставляется бесплатно (высылается по запросу).

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Габаритные размеры: 100мм х 21мм х 16мм.
2.2. Масса не более 0,05 кг.
2.3. Питание от токовой петли или от внешнего стабилизированного источника питания от +12В до +24В (зависит от исполнения).
2.4. Потребляемый ток не более 0,025А с индикатором и интерфейсом RS485. В исполнении по двухпроводной схеме подключения, питание от токовой петли 4-20 мА.
2.5. Рабочая температура окружающей среды от минус 40 гр.С до плюс 80 гр.С и относительной влажности до100%.
2.6. Степень защиты IP65.
2.7. Аналоговый токовый выход 4-20 мА.
2.7.1. Относительная погрешность токового выхода, не более +/- 0,15%.
2.7.2. Сопротивление нагрузки не более 250 Ом при питании 12В.
2.7.3. Сопротивление нагрузки не более 500 Ом при питании 24В.
2.8. Интерфейс RS485.
2.8.1. Возможность устанавливать номера в сети RS485 (отгрузка с номером в сети 1)
2.8.2. Допускается длина кабеля до 1200 метров.
2.9. Погрешность измерения относительной влажности.
2.9.1. Типовая погрешность в диапазоне от 0% до 85%, не более +/-2%, с максимальным возможным отклонением до +/- 0,3 гр.С.
2.9.2. Погрешность в диапазоне от 85% до 95%, не более +/-3%, с максимальным возможным отклонением до +/- 0,4 гр.С.
2.9.3. Абсолютная погрешность датчика.
2.9.4. Повторяемость измеряемого значения +/- 0,1%.
2.9.5. Время отклика измеренного значения, не более 3 секунд.
2.9.5. Интервал измерения текущего значения 1 секунда.
2.10. Погрешность измерения температуры.
2.10.1. Типовая погрешность в диапазоне от 0 грС до 70 гр.С, не более +/- 0,15 гр.С, с максимальным возможным отклонением до +/- 0,2гр.С.
2.10.2. Типовая погрешность в диапазоне от 0 С до минус 40С и от плюс 70 гр до 100 гр.С, не более +/- 0,3 гр.С.
2.10.3. Разрешение измеряемого значения 0,016 грС.
2.10.4. Повторяемость измеряемого значения +/- 0,1 гр.С.
2.10.5. Время отклика измеренного значения, не более 1 секунды.
2.10.5. Отображение значения на индикаторе одна десятая градуса Цельсия.
2.10.6. Интервал измерения текущего значения 1 секунда.
2.11. Индикатор.
2.11.1. Размер окна индикатора.
для ЖК индикатора 35мм x 6 мм (Д x Ш);
для OLED индикатора 25мм x 10 мм(Д x Ш);
2.11.2. Высота символа индикатора.
для ЖК индикатора 4мм;
для OLED индикатора 3мм на каждой строке;

3. НАСТРОЙКА ДАТЧИКА ПО ИНТЕРФЕЙСУ RS485
3.1. В исполнении 4 или 6, с токовым выходом 4-20 мА, возможен выбор измеряемого значения и назначения верхнего и нижнего предела диапазона измерения.
3.2. Интервал обновления значения 1 секунда.

4. ЗАПИСЬ ИСПОЛНЕНИЯ ПРИ ЗАКАЗЕ.
          DVT-1 – И – Д – B
И – Исполнение:
1 – токовый выход 4-20 мА, без индикатора, питание от токовой петли 4-20мА;
2 – токовый выход 4-20 мА, ЖК индикатор, питание от токовой петли 4-20мА;
Для исполнений 3 - 6 внешнее питание от 12В до 24В.
3 – OLED индикатор;
4 – интерфейс RS485;
5 – токовый выход 4-20 мА;
6 – токовым выходом 4-20 мА, интерфейс RS485;

Д – выбор измеряемого значения для токового выхода 4-20 мА:
0 – для исполнения без токового выхода 4-20 мА
1 – показания датчика относительной влажности
2 – показания датчика температуры

(Пользователь может самостоятельно назначить тип датчика при использовании программы для ПК)

В – наличие OLED индикатора для исполнений 4-6.
0 – нет;
1 – есть;

Пример записи для исполнений 1, 2, 3: DVT-1 – 1 (только номер исполнения)
Пример записи для исполнений 4 - 6: DVT-1 – 6 – 1– 1
