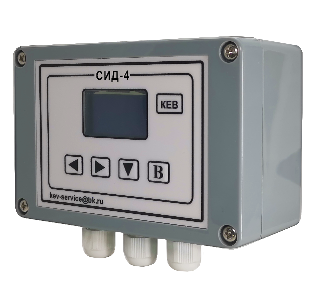

Изготавливается в двух вариантах: с индикатором и клавиатурой и без индикатора и клавиатуры.
Цена от 5500 руб. (зависит от исполнения).
1. НАЗНАЧЕНИЕ
Счётчик расхода жидкости СИД-4 (далее по тексту Счётчик), предназначен для дозирования, управления исполнительным устройством, контроля расхода жидкости, например: воды, дизельного топлива, мазута, и других жидкостей.
Счётчик может использоваться с разными типами расходомеров, у которых выходной частотно-импульсный сигнал соответствует входным характеристикам счёта импульсов Счётчика.
При подключении внешнего датчика температуры (в соответствии с исполнением) или ввода договорного значения (уставки) температуры, возможно использование коэффициента по плотности для вычисления массового расхода нефтепродуктов.
Счётчик позволяет вводить до 8 коэффициентов для линеаризации входного сигнала от датчика расхода.
Счетчик имеет 2 канала счета входных импульсов (в соответствии с исполнением). Возможно подключение расходомеров с импульсным или частотным выходом по каждому каналу, так же может считать импульсы от внешнего устройства. Счетчик вычисляет по каждому каналу текущий мгновенный расход, (скорость потока), накапливает суммарное значения расхода и архив с момента пуска счета по каждому каналу (в соответствии с исполнением), а также суммарное время перерыва питания.
Счетчик имеет два импульсный выхода с масштабирующим коэффициентом для трансляции текущего значения расхода на вторичный прибор контроля или управления дозированием.
Счетчик имеет один гальванически развязанный аналоговый токовый выход “4-20мА”, не требующий внешнего источника питания, для преобразования текущего мгновенного или массового расхода в ток.
Счетчик ведет архив часовых и суточных значений глубиной 58 суток по каждому каналу измерения расхода. Для исполнения с двумя каналами, архив ведётся по объёмному расходу. Для исполнения с одним каналом архив ведётся по объёмному и массовому расходу.
Счётчик имеет исполнение с индикатором и клавиатурой и без индикатора и клавиатуры СИД-4А. Настойка с клавиатуры или с использованием программы под WINDOWS на ПК (поставляется в комплекте со Счётчиком).
Счётчик имеет защиту от неправильной полярности подключения питания.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Габаритные размеры: 120мм х 80мм х 55мм. Крепление на стену.
2.2. Вес в исполнении с питанием 230В +10/-30В, не более 0,35 кг.
Вес в исполнении с питанием от 12В до 24В, не более 0,25 кг.
2.3. Питание Счётчика:
Постоянным напряжением от +6В до +24В или переменным напряжением ~220В в соответствии с исполнением.
2.4. Суммарный потребляемый ток без учёта тока потребления датчика, не более 0.1А, с питанием датчика “NAMUR” не более 0,11А.
2.5. Рабочая температура окружающей среды от 0С до плюс 50 С и относительная влажность до 85% без конденсации влаги.
2.6. Степень защиты корпуса прибора IP65 по ГОСТ 14254-2015.
2.7. Количество каналов измерения расхода до 2 (в соответствии с исполнением).
2.8. Подключаемые датчики и входной сигнал.
2.8.1. Возможно подключение различных датчиков типа “Геркон”, ”открытый коллектор”, “Холла”, “NAMUR”.
2.8.2. Входные импульсы на входе счета расхода с амплитудой сигнала до +24В. Порог срабатывания +2,5В.
2.8.3. Входное сопротивление на входе счета импульсов не менее 5 Ком.
2.8.4. Счет входного сигнала по перепаду от низкого к высокому уровню напряжения.
2.8.5. Период обновления показания расхода 1 секунда при импульсном или частотном сигнале от 1Гц и выше, иначе с периодом поступления импульсов в диапазоне максимального счета.
2.8.6. Усреднение до 10 периодов измерения входного сигнала.
2.8.7. Максимальное время счета импульсов или частотного сигнала устанавливается от 1 до 900 секунд.
2.8.8. Максимальное верхнее значение диапазона частотно-импульсного сигнала 1000Гц.
2.8.9. Погрешность счета не более 0,1%.
2.8.10. Преобразование от импульсного, частотно-импульсного или линейного частотного сигнала приведенного к стандартным условиям при 20°С за период счета.
Q= f / k * (ρ + ( b * (Т– 20) ) ) в диапазоне Qн - Qв для импульс/литр, или импульс/м³;
Q= f * k * (ρ + ( b * (Т– 20) ) ) в диапазоне Qн - Qв для литр/импульс м³/импульс;
где,
Q – Мгновенный объемный расход, л/час или м³/час;
Qв, Qн – верхний и нижний предел измерения расхода;
f – текущая частота, Гц;
k – Коэффициент чувствительности расходомера (импульс/литр, или импульс/м³, литр/импульс м³/импульс);
В случае использования коэффициентов линеаризации действует коэффициент чувствительности в соответствии текущим расходом в рабочем диапазоне;
ρ – текущее значение плотности введенное в преобразователь для нефтепродукта при 20°С, г/см³;
b – коэффициент объемного расширения продукта, 1/°С в соответствии с приложением А на диске с программой;
Т – текущая измеренная температура, °С;
2.8.11. Питание датчика “Холла” и “NAMUR” формируется из подаваемого питания на Счётчик.
2.9. Аналоговый токовый выход 4-20мА
2.9.1. Питание от внутреннего источника питания с гальванической развязкой.
2.9.2. Аналоговый токовый выход 4-20мА гальванически развязан от внешнего подаваемого питания на Счётчик. Напряжение пробоя не менее 1000В.
2.9.3. Основная приведенная погрешность +/- 0,1%. Максимальное сопротивление нагрузки до 250 Ом (стандартное значение). По заказу до 500 Ом.
2.9.4. Расчет выходного токового сигнал:
Iвых = (f – Fн ) / ( ( Fв – Fн) / (Iв – Iн) ) + Iн ;
где,
Fв, Fн – верхний и нижний предел измеряемого входного сигнала в следующих единицах счёта:
для мгновенного объёмного расхода в л/час или м3/ч;
для мгновенного массового расхода в кг/час или т/ч;
пропорционально количеству импульсов, для типа счета “импульсы”;
f – текущее значение расхода за такт измерения;
Iвых – выходной токовый сигнал, мА;
Iв , Iн – верхнее и нижнее значение токового выхода, мА;
2.9.5. Период обновления токового сигнала - 1 секунда при импульсах (частотном сигнале) от 1Гц и выше, иначе с периодом счета двух последних импульсов в диапазоне максимального счета.
2.10. Импульсные выходы.
2.10.1. Два импульсных выхода. Тип выхода: отпореле, оптопара, симмистрная оптопара.
2.11. Подключение датчика температуры (в соответствии с исполнением).
2.11.1.Датчик подключается по трёх проводной схеме без потери точности измерения температуры от длины провода. Длина кабеля подключения до 100 метров.
2.11.2. Программный выбор типа датчика пользователем.
Платиновые датчики: ТСП100 градуировка 0,391; Pt100 градуировка 0,385;
Медные датчики: ТСМ100 градуировка 0,428; ТСМ100 градуировка 0,426;
Медные датчики: ТСМ50 градуировка 0,428; ТСМ50 градуировка 0,426;
По заказу: Платиновые датчики: ТСП1000 градуировка 0,391; Pt1000 градуировка 0,385;
2.11.3. Диапазон измерения -50°С – +140°С с погрешностью +/- 0,1°С.
2.11.4. Возможен заказ с датчиком температуры типа DS18B20. Длина кабеля не более 5 метров.
Диапазон измерения -50°С – +125°С с погрешностью +/- 0,5°С.
2.12. Сопротивление электрической изоляции цепей питания Счётчика или интерфейса RS485 относительно аналогового токового выхода, а также между импульсным входом счета и токовым выходом 4-20мА не менее, мОм:
20 - в нормальных условиях
5 - при температуре 50С и относительной влажности до 85%
2.13. Пояснение к вводу корректирующих коэффициентов линеаризации.
2.13.1.Счётчик позволяет назначить до 8 точек линеаризации мгновенного расхода. Значение точек может быть выбрано в диапазоне от 0 до 65535 литр/ час или м³/час и коэффициентов линеаризации не более 40000, в соответствии с выбранными единицами счета. Ввод только из программы для ПК.
Для каждой точки линеаризации должно быть введено значение мгновенного расхода и коэффициент чувствительности расходомера. Для точек, у которых значение мгновенного расхода равно нулю, коэффициент не учитывается (пропускается) в расчете.
При использовании коэффициентов линеаризации, также водится и основной коэффициент чувствительности расходомера (для предварительного расчёта перед использованием точек линеаризации и в диапазоне расхода, не попадающего в области линеаризации). Первой точке задаётся минимальный расход для линеаризации. Для остальных точек следует вводить значение расхода строго по возрастанию значения.
2.14. Тип интерфейса: RS485.
2.15. Все настроечные параметры энергонезависимые. Минимальный срок хранения 20 лет.
2.16. Программа для ПК высылается по запросу.
