Преобразователь ПТ-2(ПТ-1В)

Цена ПТ-2 от 5500 руб.Цена ПТ-1В от 5000 руб.

=====================================================================

Отличие преобразователя ПТ-2 от ПТ-1В наличие индикатора и клавиш управления.

Краткое описание преобразователя ПТ-2.
1. НАЗНАЧЕНИЕ.

Одноканальный преобразователь расхода ПТ-2 (далее по тексту преобразователь).

Преобразователь предназначен для управления исполнительным устройством, дозирования, контроля расхода жидкости, например, воды, дизельного топлива, мазута, и других жидкостей или газа без искро защиты, с выдачей аналогового токового сигнала 4-20мА пропорционально входному мгновенному расходу с возможностью накопления суммарного значения  расхода жидкости.

Преобразователь можно использовать как самостоятельное изделие, так и с расходомерами у которых отсутствует токовый выход 4-20мА.

Возможно использование поправки по плотности нефтепродуктов с использованием датчика температуры. Для нелинейного входного сигнала, возможно использования до 8 коэффициентов линеаризации, в результате повышается точность измерения расхода.

Преобразователь имеет импульсный выход с коэффициентом масштабирования входных импульсов(объёмного расхода).

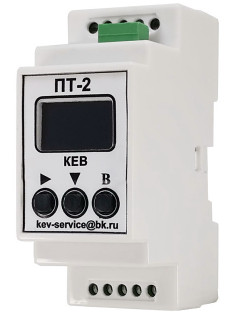

Преобразователь ПТ-2 имеет светодиодный (OLED) индикатор и три клавиши для выбора и ввода значений. К преобразователю можно подключить датчик температуры, что позволяет повысить точность измерения расхода нефтепродуктов.

Параметры отображения расхода: текущие показания расхода по объёмному и массовому расходу, накопление суммарного накопленного значения по объёму и массе (в соответствии с исполнением).

Суммарное максимальное накапливаемое значение для ПТ-2 999999, Для ПТ-1В 99999999 в единицах измерения расхода.

Преобразователь имеет гальванически развязанный аналоговый токовый выход “4-20мА”, от питания и входного сигнала по частотно-импульсному входу преобразователя. Аналоговый токовый выход “4-20мА не требует дополнительного внешнего источника питания.

Преобразователь имеет защиту от неправильной полярности подключения питания.

Для настройки и контроля текущих значений для ПТ-1В, необходимо использовать компьютер с программой под WINDOWS (поставляется в комплекте с преобразователем).

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Габаритные размеры: 88мм х 59мм х 37мм. Установка на DIN - рейку

2.2. Масса не более 0,15 кг.

2.3. Питаниепреобразователя в соответствии с исполнением: +6В, +9В, +12В, +24В.

2.4. Суммарный потребляемый ток преобразователя не более 0,05А, с питанием датчика “NAMUR” не более 0,1А.

2.5. Рабочая температура окружающей среды от 0°С до плюс 50 °С и относительная влажность до 85% без конденсации влаги.

2.6. Степень защиты IP40

2.7. Подключаемые датчики и входной сигнал.

2.7.1. Возможно подключение различных датчиков типа “Геркон”, ”открытый коллектор”, “Холла”, “NAMUR”.

2.7.2. Входные импульсы на входе счета с амплитудой сигнала до +24В или от датчика с выходным сигналом типа “открытый коллектор”. Порог срабатывания +2,5В.

2.7.3. Входное сопротивление на входе счета импульсов не менее 5 Ком.

2.7.4. Счет входного сигнала по перепаду от низкого к высокому уровню напряжения.

2.7.5. Период обновления показания расхода - 1 секунда при импульсах или частотном сигнале от 1Гц и выше, иначе с периодом счета двух последних импульсов в диапазоне максимального счета.

2.7.6. Усреднение до 10 периодов измерения входного сигнала.

2.7.7. Максимальное время счета импульсов или частотного сигнала устанавливается от 1 до 600 секунд., Исходное значение 60 секунд.

2.7.8. Максимальная частота счета импульсов не более 1000Гц. Погрешность счета не более 0,1%.

2.7.9. Максимальное верхнее значение диапазона частотного сигнала 1000Гц. Погрешность счета не более 0,1%.

2.7.10. Преобразование от импульсного, частотно-импульсного или линейного частотного сигнала приведенного к стандартным условиям при 20°С за период счета.

Q= k * f *(ρ + ( b * ( 20 – Т ) )) в диапазоне Qн - Qв

где,

Q – Мгновенный объемный расход, л/час или м³/час;

k – Коэффициент чувствительности расходомера (импульс/литр,литр/импульс или импульс/м³, м³/импульс);

В случае использования коэффициентов линеаризации, действует коэффициент чувствительности в соответствии текущим расходом в рабочем диапазоне;

ρ – текущее значение плотности введенное в преобразователь для нефтепродукта при 20°С, г/см³;

b – коэффициент объемного расширения продукта, 1/°С в соответствии с приложением А в РП преобразователя;

Т – текущая температура на канале измерения расхода, °С;

f – текущая частота, Гц;k = 3,6 * а – для датчиков с импульсным выходом;

а – значение чувствительности импульсного расходомера, в соответствии с используемым типом датчика;

Qв, Qн – верхний и нижний предел измерения расхода;

2.7.11. Питание датчика “Холла” и “NAMUR” вырабатывается из подаваемого питания на преобразователь.

2.8. Аналоговый токовый выход 4-20мА2.

8.1. Питание от платы преобразователя.

2.8.2. Аналоговый токовый выход 4-20мА гальванически развязан от подаваемого питания на преобразователь. Напряжение пробоя не менее 1000В.

2.8.3. Основная приведенная погрешность +/- 0,1%. Максимальное сопротивление нагрузки до 250 Ом (стандартное значение). По заказу до 500 Ом.

2.8.4. Расчет выходного токового сигнал:

Iвых = (f – Fн ) / ( ( Fв – Fн) / (Iв – Iн) ) + Iн ;

где, Fв, Fн – верхний и нижний предел измеряемого входного сигнала в следующих единицах счёта:

для мгновенного объёмного расхода в л/час или м3/ч.

для мгновенного массового расхода в кг/час или т/ч;

пропорционально количеству импульсов, для тип счета “импульсы”;

f – текущее значение расхода за такт измерения;

Iвых – выходной токовый сигнал, мА;Iв ,

Iн – верхнее и нижнее значение токового выхода, мА;

2.8.5. Период обновления токового сигнала - 1 секунда при импульсах (частотном сигнале) от 1Гц и выше, иначе с периодом счета двух последних импульсов в диапазоне максимального счета.

2.9. Импульсный выход.

2.9.1. Тип выхода: открытый коллектор. Максимальный ток нагрузки 100 мА. Максимальное напряжение не более 40 Вольт.

2.10. Подключение датчика температуры (в соответствии с исполнением).

2.10.1.Датчик подключается по трёх проводной схеме без потери точности измерения температуры от длины провода. Длина кабеля подключения до 100 метров.

2.10.2. Программный выбор типа датчика пользователем (в соответствии с исполнением).

Платиновые датчики:

ТСП100 градуировка 0,391; Pt100 градуировка 0,385;Медные датчики:

ТСМ100 градуировка 0,428; ТСМ100 градуировка 0,426;Медные датчики:

ТСМ50 градуировка 0,428; ТСМ50 градуировка 0,426;

По заказу: Платиновые датчики: ТСП1000 градуировка 0,391; Pt1000 градуировка 0,385;

2.10.3. Диапазон измерения -50°С – +140°С с погрешностью +/- 0,1°С.

2.10.4. Возможен заказ с датчиком температуры типа DS18B20. Длина кабеля не более 5 метров. Диапазон измерения -50°С – +125°С с погрешностью +/- 0,5°С.

2.11. Сопротивление электрической изоляции цепей питания преобразователя или интерфейса USB или RS485 относительно аналогового токового выхода, а также между импульсным входом счета и токовым выходом 4-20мА не менее, мОм: 20 - в нормальных условиях 5 - при температуре 50°С и относительной влажности до 85%.

2.12. Ввод  корректирующих коэффициентов линеаризации.

2.12.1. Преобразователь позволяет назначить 8 точек линеаризации мгновенного расхода. Значение точек может быть выбрано в диапазоне от 0 до 40000 литр/ час или м³/час, в соответствии с выбранными единицами счета канала. Ввод только из программы для ПК. Для каждой точки линеаризации должно быть введено значение мгновенного расхода и коэффициент чувствительности расходомера. Для точек, у которых значение мгновенного расхода равно нулю, коэффициент не учитывается (пропускается) в расчете. При использовании коэффициентов линеаризации, также водится и основной коэффициент чувствительности расходомера (для расчёта в диапазоне расхода не попадающий в область линеаризации). Первой точке задаётся максимальный расход для линеаризации. Для остальных точек следует вводить значение расхода строго по убывающему значению.

2.13. Тип интерфейса: RS485 или USB (без импульсного выхода), в соответствии с исполнением.

2.14. В исполнении преобразователя без накопления расхода, для изменения параметра настройки, требуется ввести только пароль (если пользователь его создавал, иначе не требуется). Полное руководство пользователя можно скачать ниже по ссылке
